一、概述：

深圳市鋰鼎科技生產的鋰電池組均衡維護儀，是一款新能源汽車鋰電池組的養護設備?？梢越鉀Q動力電池在串聯成組后，因各單體電池存在不一致性，造成電池單體電量不均衡性問題

不停擴大，從而導致電池的壽命縮短，巡航里程減少，甚至導致電池完全失效的問題。其主要設計思想是通過采集單體電池參數，使用智能算法分析判斷電池組的深層次問題。

采用“串充補齊”的方式，對落后電池進行精準補電，確保每串單體電池充滿電量，把組內各單體電池間的電量差異維護到出廠水平。從而消除電池組短板效應，使電池整組容量恢復到接近出廠水平。

二、產品特點：

? 采用頂端、底端對齊均衡模式，讓所有單體并行充放電，確保所有單體充滿電量或放完

? 電量。

? 高可靠性設計，可自檢識別多種故障及設備自身故障；

? 采用互證安全機制，從而確保不會因為設備自身故障造成電池損壞。

? 采用第三代半導體氮化鎵開關器件，可以顯著提升能源效率。

? 使用模塊化設計，所有模塊支持隨拔隨插，產品維修更為方便。

? 設備小型便攜、重量輕，充分考慮用戶便攜方便性。

? 支持線束及電池類型自動識別。

? 支持跨接線自動識別以及手動設置，自動跳過未連接電池的跨接線（短接線）；

? 支持輸出電流無級可調，范圍 0.5-5A。

? 充放電截止電流（均衡結束判斷條件）無級可調，范圍 0-5A；

? 支持均衡記錄數據導出，內置 16GB 內存卡。

? 設備穩定性好，通信及內部軟件運行穩定。

? 操作簡單方便，可一鍵式操作。

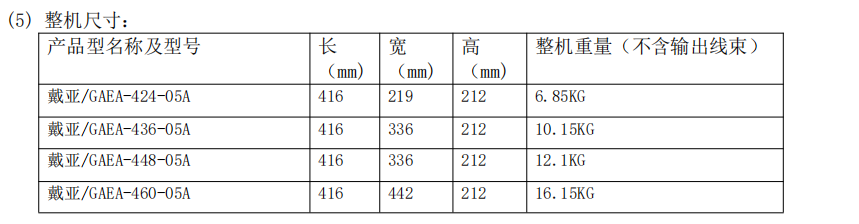

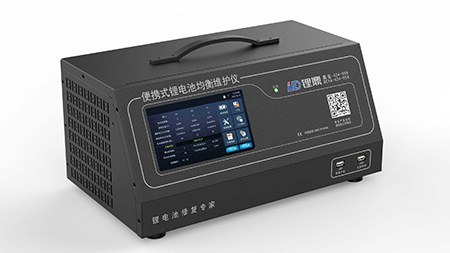

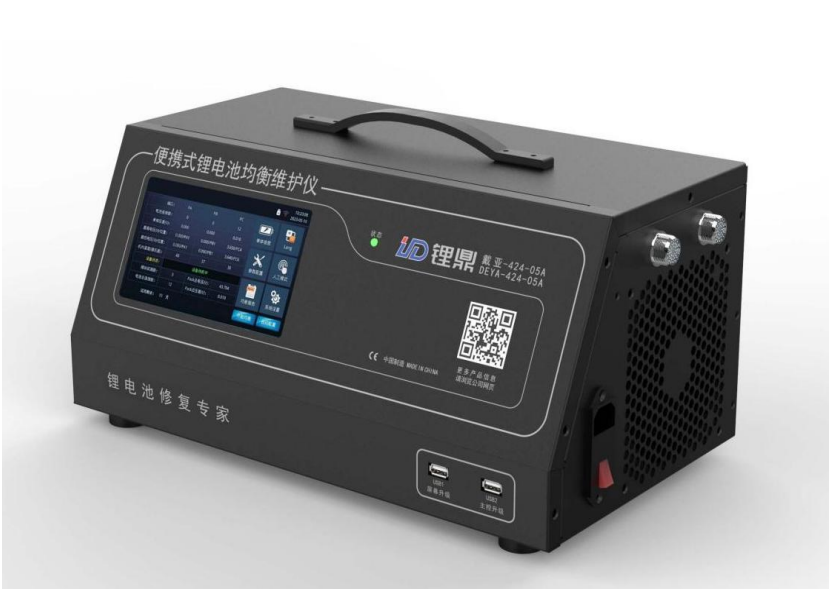

三、產品外形圖：

四、極限工作參數及使用環境：

(1) 電源最大允許輸入電壓范圍：176V 至 264V。

(2) 產品工作環境溫度最大允許范圍：-20℃至 60℃。

(3) 產品工作環境濕度最大允許范圍：≤ 90%，無凝露，無強烈振動，無腐蝕性氣體。

(4) 設備最大允許存儲溫度：-30℃至 80℃（注：不能將設備長期保存在最高或最低極限溫度中）

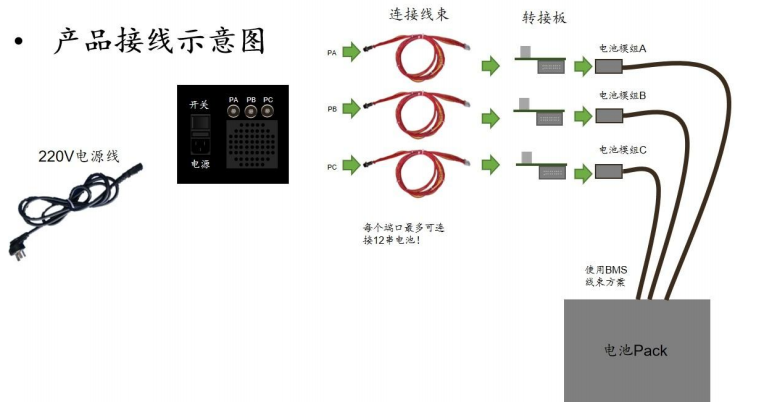

五、產品接線說明示意圖解



六、功能及性能說明：

(1) 恒流輸出可調功能：

輸出電流 0.5-5A，可在液晶顯示屏上，連續線性設置。

(2) 電池電壓采集、顯示功能：
電池組內所有單體電池電壓，可通7 寸真彩顯示屏顯示在顯示顯示屏上，顯示屏可顯示電池單體電壓、最大最小電壓、模塊溫度、補入電量等信息。

(3) 可適配電池類型包括：

產品可適配目前市場上常見的磷酸鐵鋰、三元鋰、鈦酸鋰電池，產品充電起始電壓和截止電壓可在液晶顯示屏上進行設置，起始充電電壓可設范圍：1.0V-4.2V；截止充電電壓可設范圍：1.5V-4.35V。

(4) 電池接線自動識別功能：

產品可自動識別電池串數，一般不需要手動進行配置，電池連接線后如果識別不準確，可再點一次“自動配置”按鈕即可；只有自動識別功能無法正確識別時，才需要人工手動進行配置。

(5) 線序定義可設功能：

電池線束編號順序不同的廠家，定義不同，有些廠家是從總負開始編號，有些則從總正開始編號。這樣除了閱讀電壓不方便之外，線束對齊方式也有不同，本產品可以在 10 寸真彩液

晶屏幕上設置接線順序，方便客戶更好的進行線序設置。

(6) 模塊內部溫度顯示、保護及報警功能

產品內置溫度檢測，每個模塊對應一個溫度傳感器，可檢測模塊溫度是否過高，如果模塊溫度過高，產品會顯示溫度過高異常進行報警，此時請清潔里面的灰塵或者更換風扇。

(7) 補電容量顯示及控制功能：

產品每串電池補入電量都可以在顯示屏上顯示出來，在補電過大時電池會顯示故障。

(8) 數據記錄顯示及導出功能：

產品可以將均衡電壓以曲線形式直接在屏幕上顯示，也可以導出成 EXCEL 文件到外部查看。機內含 16G TF 卡，可以顯示一段時間的數據記錄，如果超出容量空間會自動回滾。

(9) 均衡維護時間顯示功能：

產品可以在按下“開始維護”按鈕之后開始計時，按“停止維護”結束計時。

(10) 錯接、反接、跨接、掉線、短路保護及報警功能：

產品電池連線錯誤，在跨接電壓 80V 以內不會造成設備損壞，并且會在顯示屏上報接線故障錯誤。

(11) 設備充電單元無輸出自檢功能：

如果產品的開關電源模塊發生損壞，或者電池內阻異常，系統的自檢程序發現異常會自動停止輸出保護且在屏幕上顯示報警。

(12) 系統時鐘自動校準功能：

產品在網絡連接正常時，會自動校準系統時鐘，無需人工進行時鐘校準。

(13) 手動控制輸出功能：

產品含有人工模式功能，可人為打開或者關閉任何一個通道輸出電源，強制給電池充電，此模式可用于產品測試以及其他特殊作用。

注意：此功能需要有人值守，因為電源輸出或者關閉全憑人工控制，系統不會自動關閉，若無人值守有可能會造成電池過充，故請謹慎使用。

(14) 電壓校準功能：

產品含有電壓校準功能，如果實測電壓和顯示電壓相差較大，將實測電壓輸入即可更正電壓顯示。

注意：電壓校準只能在 2%的范圍之內進行校準。

(15) 產品信息查詢功能：

產品的各種出廠數據都可以查詢，包括設備軟件版本、硬件版本、顯示屏軟件版本、UI軟件版本等，還包括產品生產日期、產品激活日期、產品剩余使用時間、產品 ID 號等信息。

(16) 產品信息查詢功能：

設備固件的升級功能，設備通過 USB 連接電腦后在電腦端用軟件升級工具，可升級設備固件，解決產品使用過程中發現的軟件 BUG。

七、基本參數及主要技術指標：

(1) 電源額定輸入電壓：AC220V±15%

(2) 電源輸入頻率：50Hz±10Hz

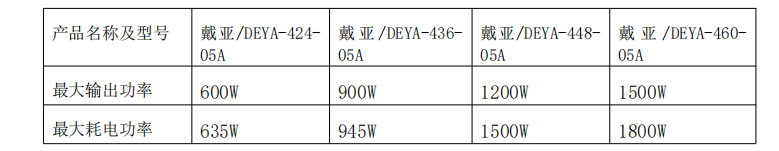

(3) 最大輸出功率：

(4) 單串輸出電流：0.5-5A 可調

(5) 輸出電流精度：±50mA

(6) 單串最大輸出電壓：5V

(7) 電池充電輸出截止電壓可調范圍：1.500V 至 4.350V

(8) 電池充電最低允許起始電壓可調范圍：1.000V 至 4.350V

(9) 電池電壓測量精度：不校準時±10mV，全溫度范圍±10mV，校準后±1mV

(10) 設備耐壓性能：

電源輸入線對電池線束：≥2500V

電源輸入線對外殼：≥2500V

(11) 設備絕緣性能：≥10MΩ

(12) 輸出反接、跨接單串耐壓：80V

(13) 防護等級：IP21

(14) 冷卻方式：風冷

(15) 阻燃等級：94V-0

(16) 噪音：68dB

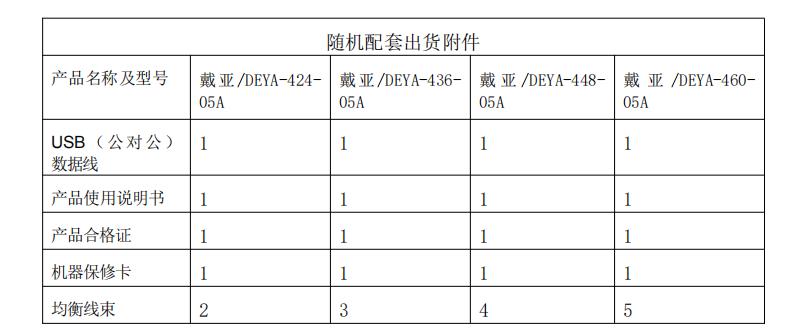

八、設備附件及調試服務：


九、設備主要元器件：
